| 냉각탑
냉각수 스트레이너 설계 가이드
냉각탑이 위치한 주변 환경에 따라 다소간 차이는 있겠으나 대부분 다음의 세가지 경로를
통해 이 물질이
냉각탑의 냉각수로 혼입된다.
- ● 대기 중의 먼지나 꽃가루
- ● Make-up Water 내의 모래, 조류 그리고 나무 조각 등
- ● 냉각 계통 내에서 자체적으로 발생되는 녹, 산화물 조각, 물때(Scale)
및 기타 부식에 의한 이 물질
등
이러한 이 물질은 단순히 냉각수의 흐름을 방해하는 것 외에도 끈적 끈적한 Slime과
합쳐져서 열 교환기
및 냉각탑 충진물에 부착되어 전열 효과를 저하시킬 뿐만 아니라,
냉각수 흐름에 대한 마찰 저항력을 증가
시켜 미생물의 성장을 촉진하기도 한다. 또한
냉각탑 내 햇볕이 드는 곳에는 조밀한 매트처럼 조류(Algae)
가 끼게 되어 냉각수
내에서 성장하는 박테리아의 자양분의 공급원이 되어 박테리아의 성장을 도와주게 되
고,
급기야는 이들 박테리아 중 일부가 냉각 계통 내에서 부착 성장하면서 산소 차에 의한
부식을 일으켜
배관에 Pin Hole을 만드는 문제를 야기한다.
일반적으로 냉각수는 대부분 프로세서 내의 스프레이 노즐이나 튜브 등과 같은 좁은
통로를 통과하기 때문
에 냉각수 내에 포함된 이물질을 적절하게 여과하여 시스템 프로세서의
막힘을 방지하는 일은 대단히 중요
한 일이라 할 수 있다.
냉각수는 몇 가지 종류의 값비싼 Chemical들로 처리가 되기 때문에 스트레이너의
역 세척에 사용된 많은
양의 물을 그냥 방류하여 버릴 수는 없다. 따라서 역 세척에
사용되고 버려지는 냉각수 양의 최소화가 냉각
탑 운영자 입장에서는 운영 유지비의 문제와
직결되는 관계로, 냉각수 여과를 위한 시스템 선택에 있어서
의 최우선적 고려 사항이라
할 수 있다.
지금까지 대부분의 사용자들이 스트레이너의 역 세척에 사용되고 버려지는 물량이 상대적으로
많을 뿐만
아니라 비교적 고가인 Sand Filter를 냉각수 여과에 사용하여 왔으나,
이제부터는 경제적이고 우수한 품질
의 Hayward Strainer를 냉각탑에 적용할
것을 권한다.
미국 Hayward Industrial Products, Inc.의 Model 596WCD
Automatic Self-Cleaning Strainer는
역 세척에 사용된 유체를
역 세척 출구 측에 마련된 Cyclone Separator를 통과시킴으로써 역 세척에
사용
되고 버려지는 물량을 1 % 이하로 감소시킨 획기적인 설계로 운영 단가를 절감할
수 있을 뿐만 아니라, 완
전한 Skid type으로 공급하기 때문에 설치 비용도 절감할
수 있는 냉각탑에서의 최적의 Strainer이다.

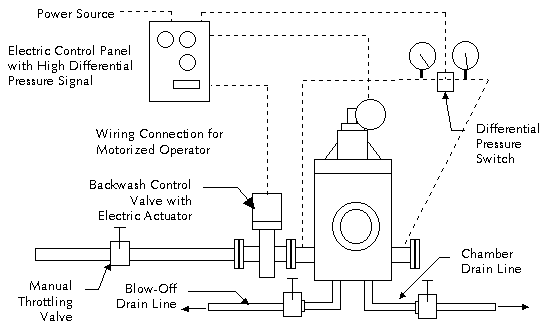

또한 Control Panel 상의 Timer의 Setting에 의한 작동 및 Strainer의
입구와 출구 측의 압력 차이에 의한
차압 (Differential Pressure)
스위치의 작동으로 Screen Element에 걸린 이물질들을 자동으로 역 세척하
여

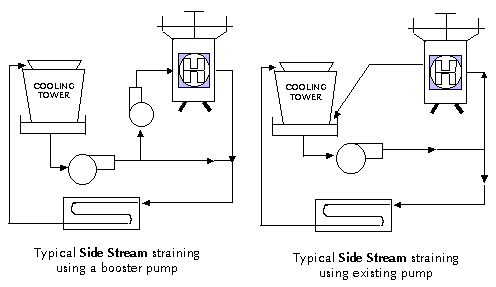

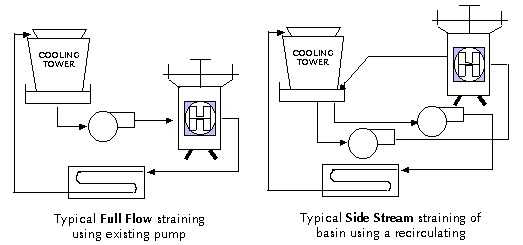

주기 때문에 설치 후 유지 관리의 인력을 절감할 수 있는 설비로서, 다음의 그림과
같이 설치 되어 Full
Flow 혹은 Side Stream의 어느쪽에도 적용 사용할
수 있
다.
냉각탑 냉각수의 스트레이닝을 위한 Hayward의 Model 596WCD Strainer에
대한 카다로그 및 Technical
Manual(25 Pages)가 마련되어 있으니
필요하시면 연락바람. |
